ひかり電話対応機器　V110MのWAN側をキャップチャする

V110Mに設定されるSIPサーバ情報や、その他の情報がどんなものか見てみたい。もしSIPサーバのアドレスが見えるのならば、VoipアダプタにそのSIPサーバ情報を設定してもひかり電話として利用できるのならば、V110Mを利用しなくても良いこととなる。SIP情報だけでなくひかり電話として必要な情報があるならば、VoIPアダプタでのひかり電話はできないだろうが、どんな情報なのかは知りたいものだ。

• Catalyst 2900XL/3500XL スイッチでの SPAN
  http://www.cisco.com/japanese/warp/public/3/jp/service/tac/473/41-j.shtml#topic1-2

そこで、Catalyst 2924XL-Cにポートミラーリングの設定を施し、Eterealでキャプチャしてみようと思う。

現時点ではまだ、

• NTT局内での工事がまだ
• V100Mが届いていない

ので、Catalystの設定だけにしておくことにした。

IOSの設定コマンドがCCNP BCMSN SPANで習ったCatalyst 2950や3550コマンドとは異なる。試験ではBCMSNである。

May 28 2005 追記：キャプチャしました。

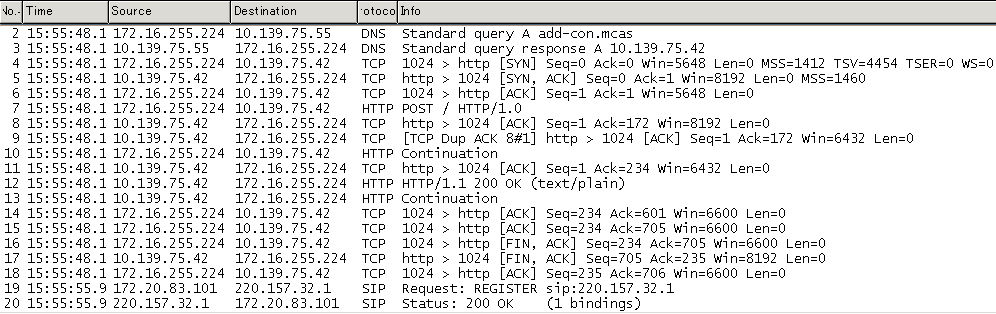

• SIPサーバへの登録の様子
  • add-con.mcasというホストの名前解決（M-CASだってさ！）
  • sip情報のPOST
  • SIPサーバへのレジスト

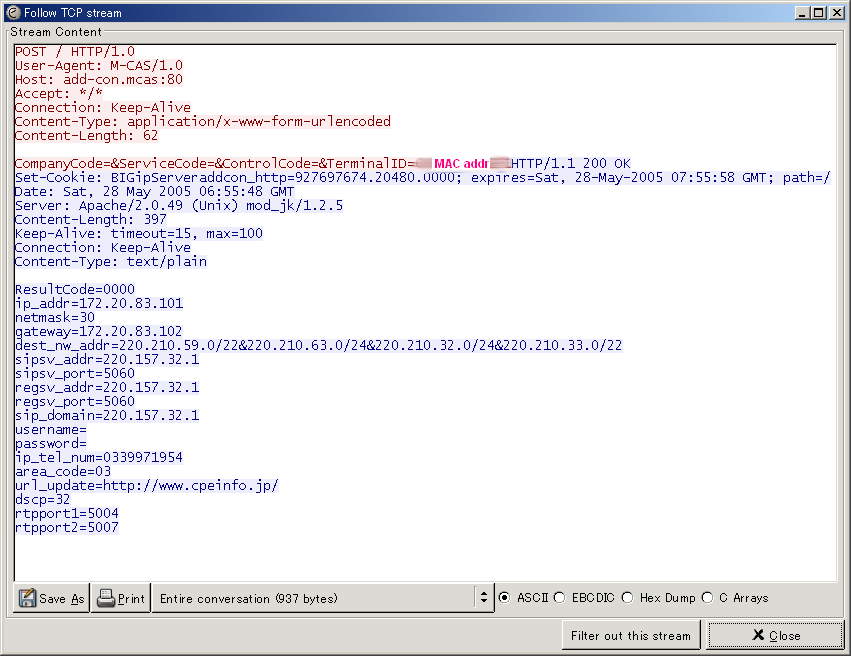

• HTTP POST / HTTP1.0のTCPストリームの内容
  • 負荷分散かなんか知らんが、BIG-IPがいる。webサーバはApache 2.0.39だ。プラットフォームはUNIX。SIPサーバのIPアドレスも判る

今回公開はしていないが、システム起動時に他に流れるパケットは、PPPoEの接続パケットである。前回のシステムシャットダウン前に、既接続があれば、今回の起動時に自動接続する。
