力率

• 電圧と電流の位相が一致していれば、
  • 皮相電力 ＝ 測定電圧値 × 測定電流値 ＝ 有効電力
• コイル（リアクタンス）によって電流は遅れる
• コンデンサ（キャパシタンス）によって電流は進む
• したがって負荷（電源を要求する回路・電子機器）によっては、電圧と電流の位相がずれ、
  • 有効電力 ＜ 測定電圧値 × 測定電流値
  何てことも起こる
  ※　この場合、

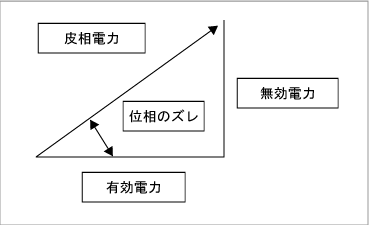

  • 皮相電力 ＝ 測定電圧値 × 測定電流値 ＞ 有効電力
• この
  • 有効電力/皮相電力
  を力率という。
  • 無効電力² ＝ 皮相電力² ― 有効電力²
  という
• 交流→直流変換器（UPSも含む）のほとんどは電流を矩形波（パルス波形）にして直流変換するので無効電力が大きい。
• 力率は進相コンデンサによってある程度改善できる。
