各部名称は正確に･･･ホット･コールドと言ってはいけない

PCなど電気機器本体の台形の3Pソケットの中を見ていただけますでしょうか？ きっと三文字の記号が見えるでしょう。

ケーブル側にも表記があるケーブルも時々存在します。本体のソケットはまず確実です。

• Lはライブの略
• Eはアースの略
• Nはニュートラルの略です。

通常、電力柱の柱上トランスは6600vの交流を単相3線200Vに変換しています。二次側の200vには中点があり、中点と巻線の片側間は当然100Vです。 もう片側と中点間も100Vです。当然ですね。だから中点という。ちょうど二次側巻線の真中です。

もう一度おさらいです。

• L1−N間は100V
• L2−N間も100V
• L1−L2間は200V

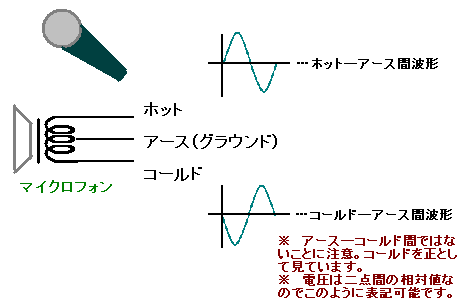

中点は柱上トランスで大地へも接地されます。 つまり、中点は大地へのケーブルと屋内引き込みのケーブルと合計２本が接続されます。 L1とL2の両端間の電圧値から単相3線200V引きといいます。 一応、電力のバランス伝送ですね。 エネルギーの大きさはまったく異なりますが、シュアーのSM58などダイナミックマイクの出力も、中点アースのバランス伝送ですね。 この場合、オーディオ信号の位相の正相側をホット 逆相側をコールドといいますね。 プロはマイク出力の3Pをそのまま2芯シールドケーブルでミキサーコンソールに入力しています。

カラオケ店などでは、3P-2Pのケーブルでミキサーアンプに入力していることでしょう。 フォンプラグ内で逆相側のコールドを中点のグラウンドと短絡させて、 せっかくのバランス伝送をアンバランス伝送にしています。 マイク出力の半分が無駄になっているのですね。 マイク出力は数�oVから数百�oVですから、短絡しても火事にもなりませんが、単相3線200Vの片側100Vを中点と短絡したら大変な事となるのは想像できるでしょう。

家屋内のメインブレーカーの後で、L1−N間の利用とL2−N間の利用をバランスを考えて壁のコンセントに引き回します。 もちろん、メインブレーカーの後に20〜15A程度のブレーカーで回路を分けてからです。 これで、100Vを各電気機器で利用できます。

さて、コンセントで3Pのものはそのアースとして利用する三つ目の○穴の回路はニュートラルから引いてきているでしょうか？ Noです。 もしニュートラルから引いてきていると、コンセントの長い穴のほうこのニュートラルと何の違いもなくなってしまいますね。これでは意味が無い。

アースは柱上トランスの中点とは別に大地への接地をするものです。 ニュートラル極もアース極もどちらも大地に接地されていますから、電圧が加かってなく電流も流れていない時にニュートラルとアース間の導通を測ると「短絡」しているように見えますし、電圧が加かっている時に、ニュートラルとアース間の電圧を測ると0Vのはずです。（理想的な場合）

電圧と回路的には、ニュートラルとアースは交流的にも直流的にも導通があり、ニュートラルとアース間電圧は0Vで、対大地間電圧もそれぞれで同じで0Vなのが理想的ですが、その役目はまったく違います。 電力消費が大きい時ほど、ケーブルの固有抵抗で電圧降下が生じますからニュートラルとアース間の電圧を測ると0Vではなく、電圧が測れます。

さて名前です。オーディオマイクの場合、ホットもコールドもどちらも電圧のあるものです。信号の位相が180度まったく逆なだけです。ホットとコールドの中点にタップが出ている場合、そこをアースにおとして信号を伝送するとノイズに強くなります。 電源の場合、ライブは電圧がある側です。ニュートラルは対地電圧が0Vです。

コンサートなどのプロの音響（PAとかSRとか言いますね）の方々でさえ電源ついてホットとコールドなんて言っています。どちらで「アース側をコールド、もう一方の対地電圧を100Vとする方をホット」と呼ぶように習ったのか存じませんが、この呼び方はニュートラルをアースとして利用するほど害は無いとはいえ、間違いです。

松下の3P電源プラグWZ6811を見てもL　と　E　と　Nの表記です。 松下の3P×4口コンセントWH2470の本体やパッケージを見てもL　と　E　と　N表記です。 日本語では

• Lを「電源側」
• Eを「接地極」
• Nを「接地側」
